然而，垂直發射系統（VLS）的改進還存在問題。直徑21英寸的新導彈與垂直發射系統是緊密配合的。正如雷聲公司導彈防御項目業務開發主管迪安·格爾（Dean Gehr）曾表示，“它基本上填滿了Mark 41垂直發射筒的全部空間。”Mark 41（MK41）垂直發射系統有三種規格，“打擊長度”MK41，“戰術長度”MK41和“自衛發射裝置”（SDL）。能夠攜帶“標準-3”導彈的任何改型的唯一規格是“打擊長度”的垂直發射系統。然而，據說，由于“打擊長度”垂直發射系統延長的發射筒長度，它們不能被安裝在艦上的所有地方，因為它們不適合。此外，每套MK41垂直發射系統有8個發射筒。如果空間允許，一艘艦上可以安裝多套系統。一些艦安裝了2套系統，單艦就有16個發射筒。MK41也有不同的發射筒和插入配套件，使其不僅可以作為運輸/儲存和發射筒，還決定它能夠發射哪些導彈。6個發射筒安裝在MK41發射系統內的Mk.29發射系統是唯一一種能夠攜帶“標準-3”Block 2導彈的系統。圖4顯示了MK41垂直發射系統的結構，一個可更換的儲存/發射筒和一枚導彈。

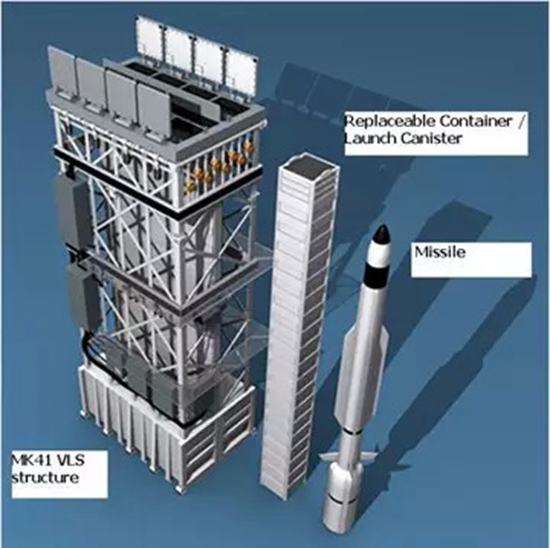

圖4 MK41垂直發射系統結構、發射筒和導彈。圖片來源：英國《武裝部隊評論》

美國和日本已經分攤了這一項目和這個研究領域的研發成本。雖然這兩個國家共同合作研發這種導彈的先進紅外導引頭，但日本開發出了翻蓋頭錐和直徑21英寸的第二級火箭發動機，而“美國開發了攔擊飛行器的先進推進系統”。如前所述，“標準-3”Block 2A導彈預計在2018年部署。圖5顯示“標準-3”導彈在2013年之前各階段的細節以及當前計劃的，取消第四階段之后的發展。

圖5“標準-3”導彈在2013年之前（左）和之后（右）的的演變。圖片來源：雷聲公司

日本目前的彈道導彈防御武器架構包括至少16個PAC-3火力單元和4艘配備彈道導彈防御系統的“宙斯盾”艦。據稱，日本防衛省計劃在2018年之前給2艘艦升級“宙斯盾”彈道導彈防御能力，并可能采購另外2艘“宙斯盾”艦，使“宙斯盾”艦的總數達到8艘。被集成到彈道導彈防御系統的傳感器是美國黑茲爾坦公司（Hazeltine）的AN/FPS-5測高雷達和本迪克斯公司（Bendix）的AN/FPS-3搜索雷達。所有這些單元都是由一個指揮控制、交戰管理和通信（C2BMC）系統聯系在一起的，該系統是彈道導彈防御系統的核心。圖6顯示了日本彈道導彈防御架構的所有單元以及每個單元計劃在導彈攻擊過程中如何發揮作用。
